铬矿粉着色玻璃瓶黑点成因
铬铁矿（FeCr₂O₄）本身熔点极高（≈2180℃），钠钙硅瓶玻璃熔制仅 1400–1550℃，它不是完全熔化，而是解离溶出 Cr³⁺离子着色；颗粒太大就会保留固态铬尖晶石，形成黑点 / 结石
1、原料铬矿粉粒度超标（最常见主因）
- 粉体里存在＞100μm 粗颗粒：颗粒表层轻微反应，但内核无法解离，残留黑色铬尖晶石固相颗粒，就是黑点；肉眼可见硬黑点，切片显微镜下能看到未反应铬铁矿晶核

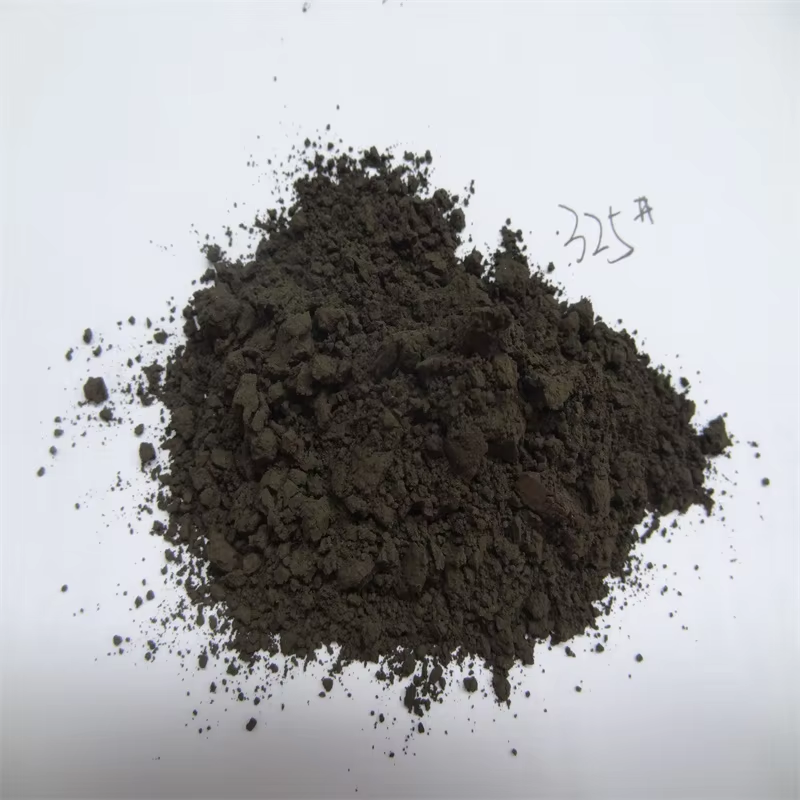

- 常规啤酒绿瓶建议 铬矿粉325 目（≤45μm），至少保证全通 200 目（≤74μm）；粗粉、筛余超标、混有大颗粒团聚物都会爆发黑点
- 粉体团聚：受潮结块，配料混合打不开，局部形成 “假粗颗粒”，同样出现黑点
2、配合料混料不均、局部富集
铬矿粉添加量很低（一般 0.2–0.6%），如果混料时间不足、混合机效率差、原料比重差异大造成分层：局部小区域铬矿粉集中，大量颗粒叠加，熔不解离，形成黑色斑点 / 暗斑。
3、熔化工艺不足（温度 / 保温 / 气氛）
- 窑温偏低、料堆熔化时间不够：配合料料堆下层熔化快、上层停留时间短，铬矿来不及充分解离；出料、料道温度不足，料液中残留未熔颗粒带到成型。
- 还原气氛：窑内缺氧、碳粉过多，局部强还原，不仅变色，还会促使金属铁、低价铬析出，产生金属黑点。铬矿着色必须维持氧化气氛，可少量硝酸钠做氧化剂
- 料液对流、搅拌不足：未熔颗粒没有足够时间被玻璃液侵蚀溶解。
4、杂质引入的外来黑点
- 铬矿粉本身伴生高熔点杂质：粗脉石、磁铁矿、金属铁屑、重矿物杂质，同样形成黑点；需要控制铬矿粉 SiO₂、CaO、单质铁杂质
- 窑炉耐火材料剥落：铬镁砖、耐火材料掉屑进入料液，这种黑点显微镜特征和原料铬矿结石不一样，可切片区分
- 回收碎玻璃（cullet）带入金属、耐火杂质
快速区分判断方法
- 黑点很硬、抛光后仍然存在 → 铬尖晶石未熔颗粒（铬矿粉粒度问题）
- 黑点伴随小气泡、质地松软 → 多为还原析出金属铁 / 工艺气氛问题
- 黑点只在换批次、换矿粉后突然大量出现 → 优先排查矿粉筛余、粒度分布
对应的整改方向
- 铬矿粉：采用325 目玻璃专用铬矿粉，严控筛余，做粒度分布检测，剔除＞100μm 颗粒；粉体防潮，打散团聚
- 配料：延长混合时间，保证均匀度，避免分层
- 熔化：稳定窑温，保证足够澄清保温时间；维持氧化气氛，不要过量碳还原剂
- 碎玻璃预处理，除铁除杂；定期检查窑炉耐火材料掉料
